Die v20-Version von Kompas-3D bietet eine Reihe von Verbesserungen und neuen Funktionen. Es gibt eine verbesserte Benutzeroberfläche, die eine bessere Anpassungsfähigkeit und Benutzerfreundlichkeit bietet. Neue Funktionen wie die automatische Erstellung von Achslinien in Zeichnungen basierend auf Modellen und die Möglichkeit, lokale Schnitte auf hervorstehenden Elementen zu erstellen, wurden hinzugefügt. Die v20-Version bietet auch eine verbesserte Funktionalität für die Arbeit mit importierten Modellen und bietet eine topologische Optimierung mit aktualisierten Tools zur Glättung von polygonalen, optimierten Modellen und deren Umwandlung in feste Körper und vieles mehr...
Die Arbeit mit 3D-Skizzen wurde verbessert.
Die neue "Automatik" passt die Abmessungen der Geometrie der Skizze auf die erste assoziative Grösse; Erhöhung des Komforts der Arbeit mit Beziehungen, Erhöhung der Stabilität und Vorhersehbarkeit von Verbindungen von Objekten mit Skizzen.
2D-Ableitung
Erstellen von Ausschnitten und Löchern in Blechteilen mit rechtwinkligen Kanten, abhängige Positionierung von Achsen, Markierungen, Bemaßungen, Fadenbildern in Blechteilen nach dem Biegen/Abbiegen von Laschen.
Kinematik in Unterbaugruppen
In der Baugruppe können Sie eine Unterbemusterung jedes Niveaus von beweglichen, d.h. die gegenseitige Bewegung ihrer Komponenten aktivieren.
Subsampling in der Produktspezifikation
Bei der Konfiguration des Vormontageeinsatzes können Sie wählen, wie die Unterbaugruppe in der Montagespezifikation angezeigt werden soll: als Montageeinheit oder als Satz von Komponenten.
Zusätzliches Interface "Auf Distanz"
Wenn Sie etwas begrenzen wollen, können Sie nicht nur einen bestimmten Abstandswert zwischen Objekten festlegen, sondern auch den Bereich, in dem dieser Wert sein kann
Besserer Komfort
Voll überarbeiteter Algorithmus zur Erstellung von Schweissnähten
Bohren in der Pipeline
Ein neues Element auf der Oberfläche des Rohres. Das Rohr am Einbauort ist nicht in Teile zerbrochen. Das gleiche Element kann auf der Oberfläche von Rohren unterschiedlicher Durchmesser installiert werden. Wenn im Rohr installiert, erscheint ein Loch. Eine besondere Instanz des Elements kann die geometrischen Parameter der Installation ändern: Verschiebung von der Achse des Rohres, Neigung zur Achse des Rohres, Beschneidungsrohr usw.

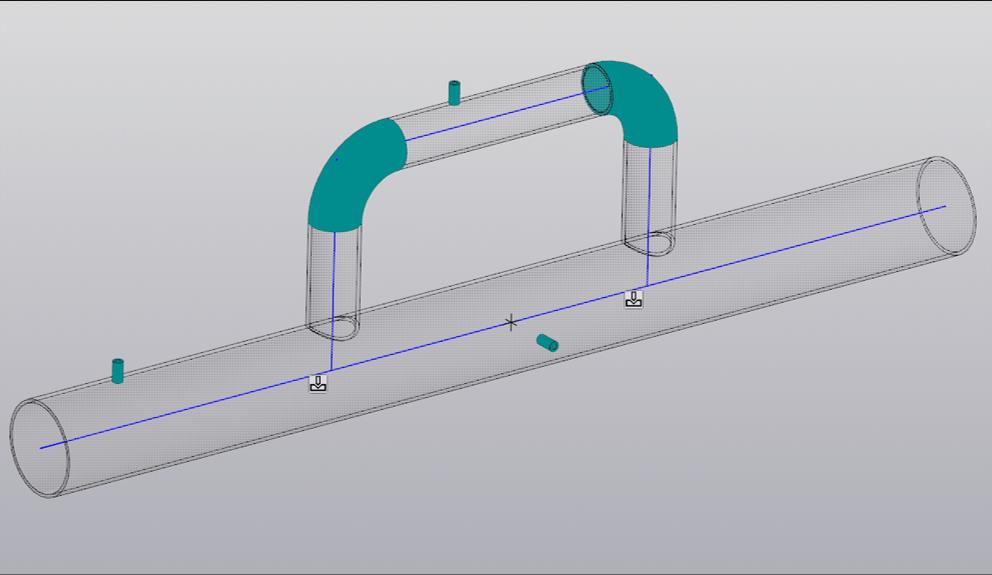

Kreuzung als Parameter im Stil der Pipeline

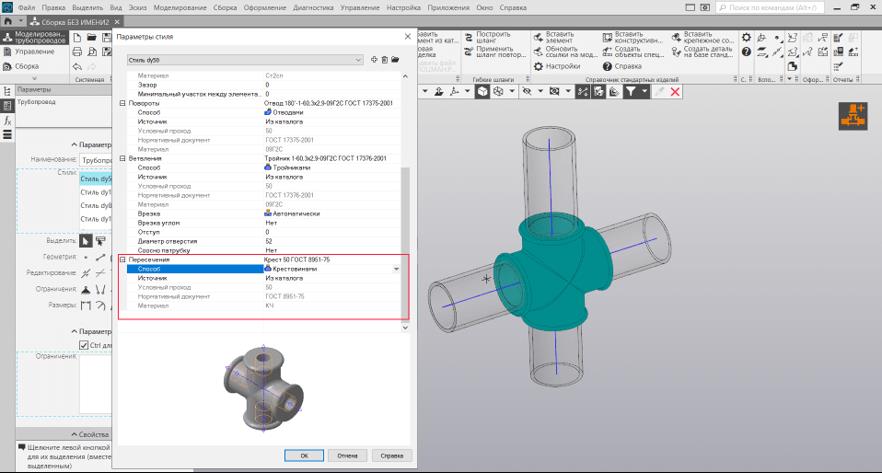

Wenn Sie den Stil konfigurieren, können Sie nun das Element angeben, das beim Überqueren der Pipeline das Kreuz überquert wird
| v18 | v19 | v20 | v21 | RE |
Kreisförmiges und lineares Zentrumsraster | ☑ | ☑ | ☑ | ☑ |
|
Schnelle Markierung der Mittelpunkte aller Kreise in einer Ansicht | ☑ | ☑ | ☑ | ☑ |
|
Parametrisches Rechteck und Polygon | ☑ | ☑ | ☑ | ☑ |
|
Automatische Erstellung in der Zeichnung nach dem Modell der Achsenlinien von Rotationskörper, Bogenachsenlinien, Mittelpunktsbezeichnungen, Mittelpunktsgitter |
| ☑ | ☑ | ☑ |
|
Runden von Maßen auf die gewünschte Dezimalstelle |
| ☑ | ☑ | ☑ |
|
Erstellen eines lokalen Abschnitts in einer Detailansicht |
| ☑ | ☑ | ☑ |
|
Antriebsmaß der Lichtbogenlänge |
|
| ☑ | ☑ |
|
Erstellen Sie eine Mittellinie, indem Sie einen Punkt innerhalb der Projektion einer Fläche angeben, die die Form einer Rotationsfläche hat |
|
| ☑ | ☑ |
|
Automatische Ermittlung der Positionsnummer beim Setzen der Positionsbezeichnung in der assoziativen Zeichnung |
|
| ☑ | ☑ |
|
Verbesserung der Nutzbarkeit von Constraints: Visualisierung, Auswahl und Löschung von Constraints im Grafikbereich |
|
|
| ☑ |
|
Freie Platzierung von Beschriftungen über/unter dem Callout |
|
|
| ☑ |
|
Verwalten der Sichtbarkeit eines Objekts in einem Spezifikationsdokument |
|
|
| ☑ |
|
